Býšťské varhany
Petr Borský
17.02.2015 13:42:38

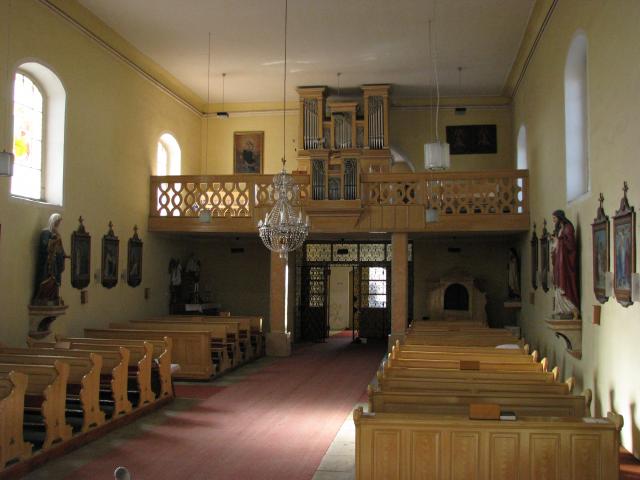

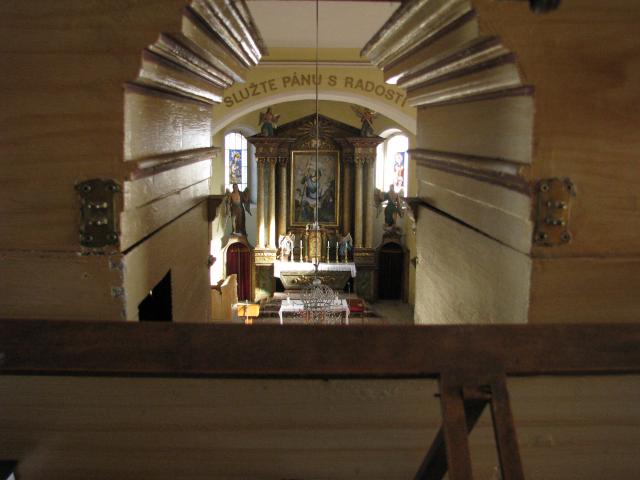

Celkový pohled z presbytáře do lodi kostela

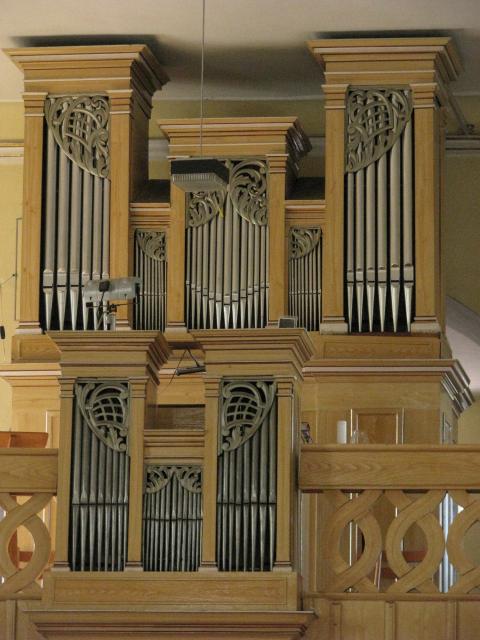

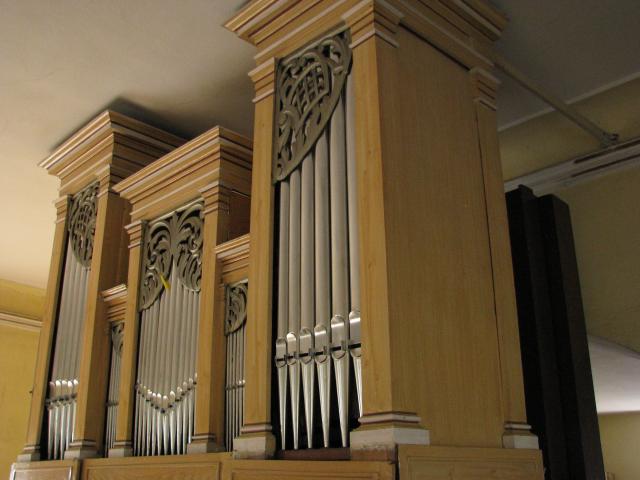

Prospekty obou strojů

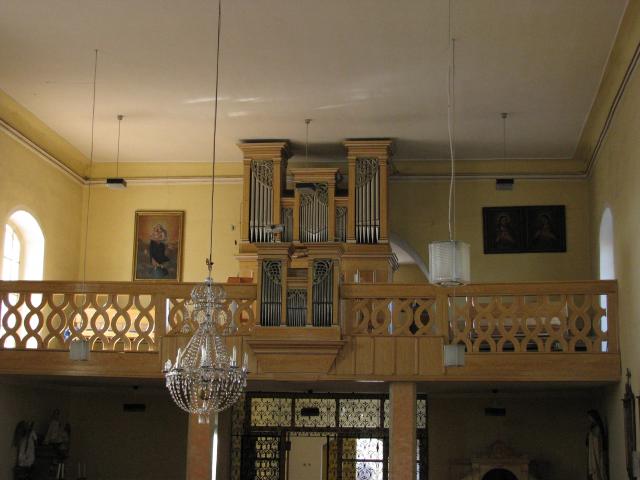

Pohled z lodi na kůr

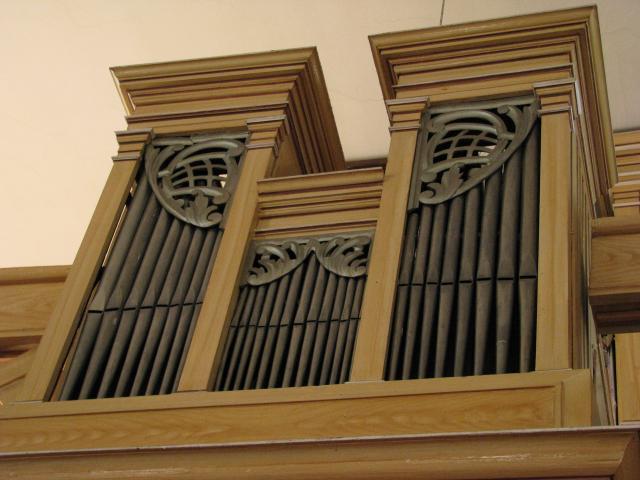

Pozitiv v zábradlí kůru

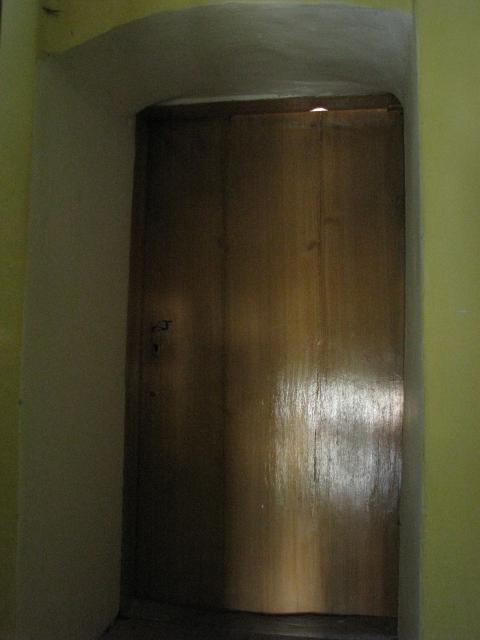

Dveře na kůr

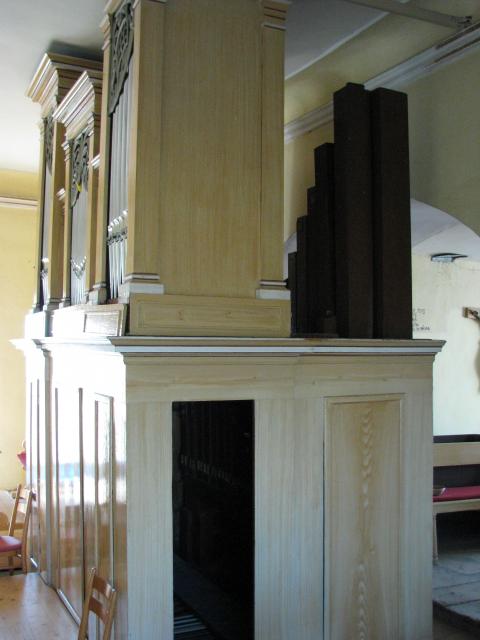

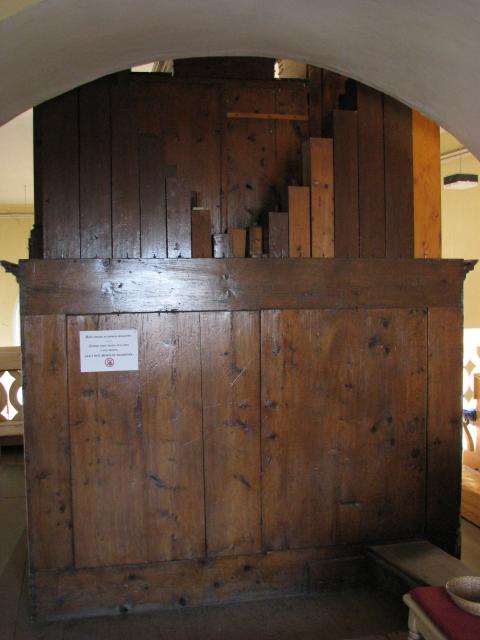

Zadní pohled na varhany - patrné dřevěné píšťaly pedálového stroje

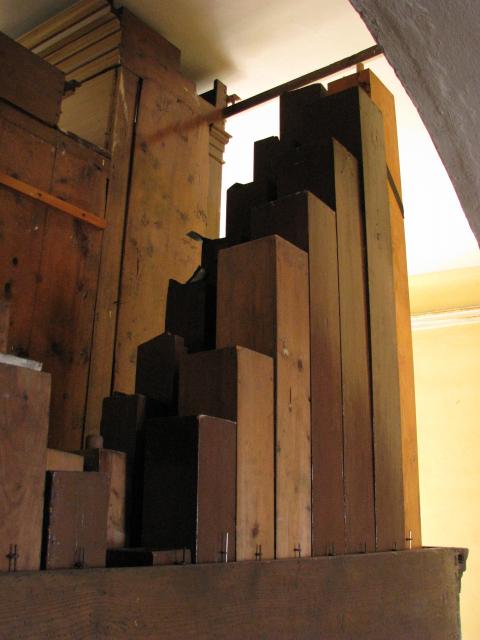

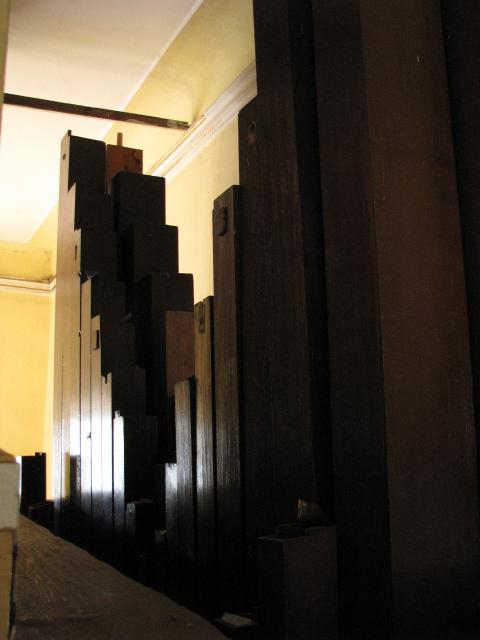

Píšťaly pedálového stroje - zadní pohled

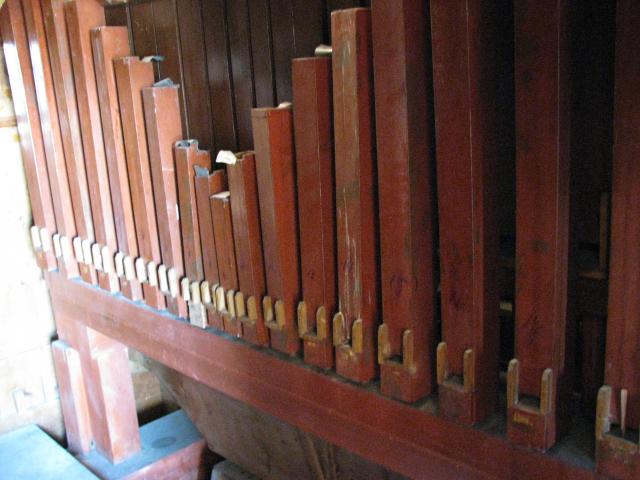

Píšťaly pedálového stroje - přední pohled

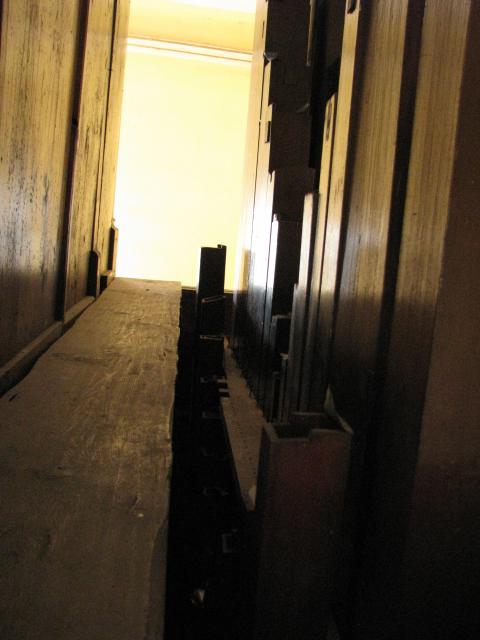

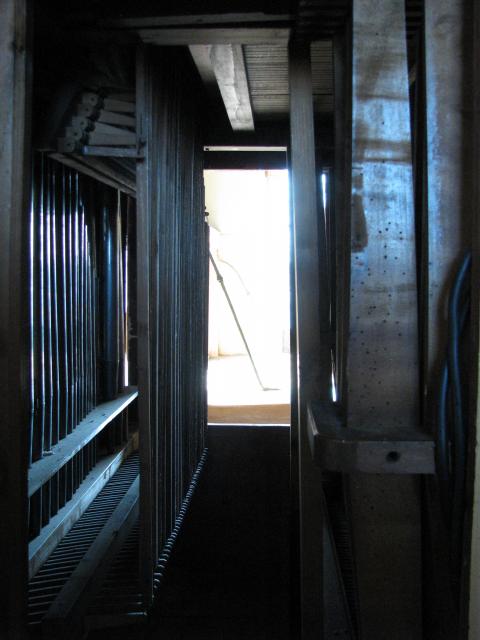

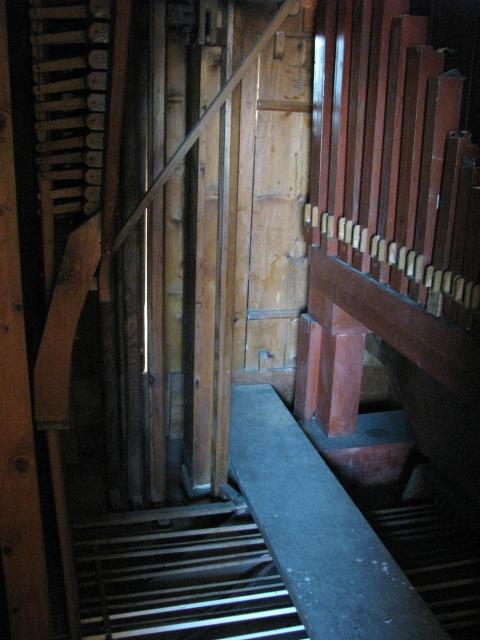

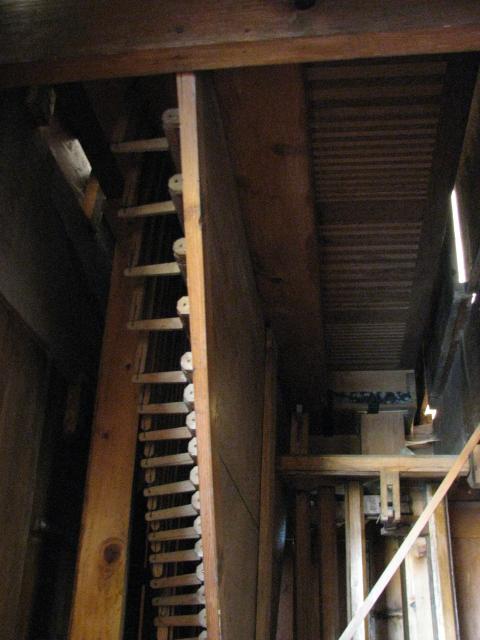

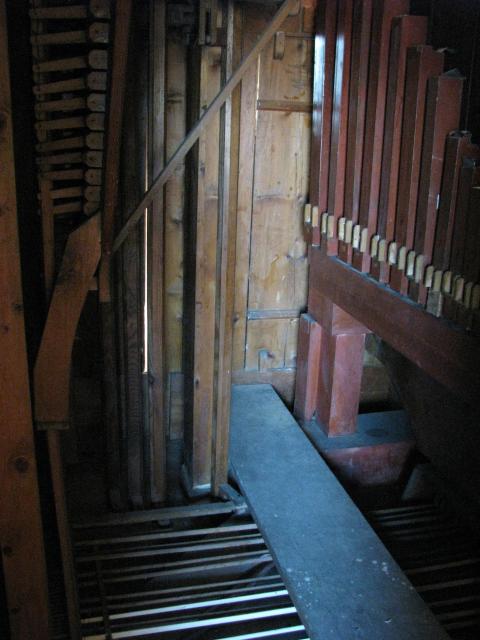

Lávka mezi hlavním a pedálovým strojem
Prospekt hlavního stroje; vzadu patrné pedálové píšťaly

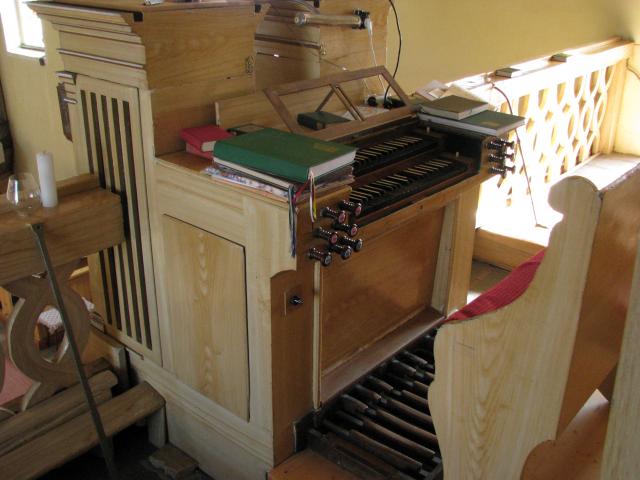

Varhaníkovo pracoviště - hrací stůl

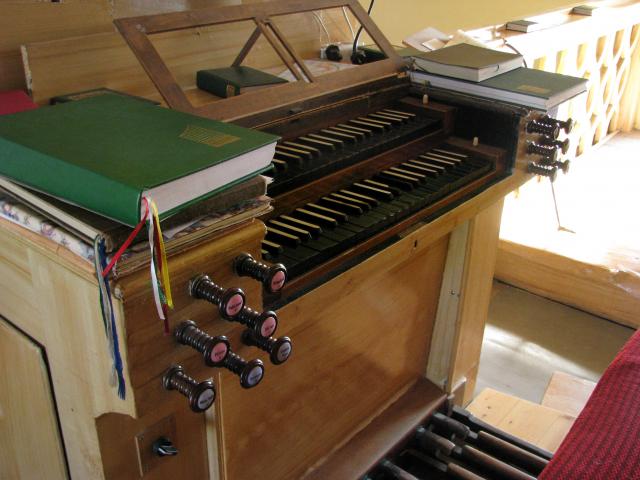

Hrací stůl

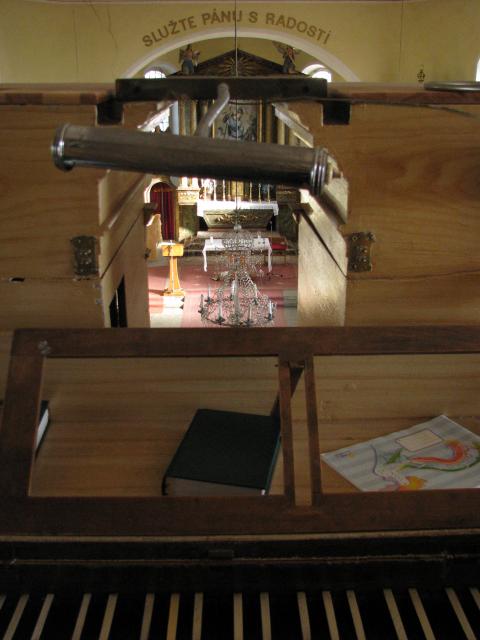

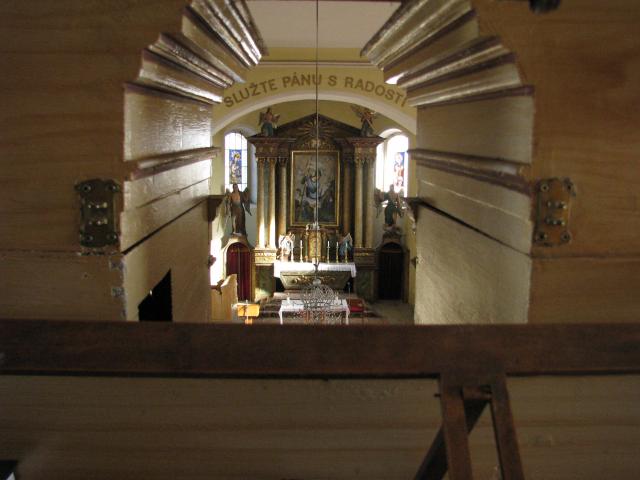

Varhaníkův pohled I
Varhaníkův pohled II
Varhaníkův pohled III

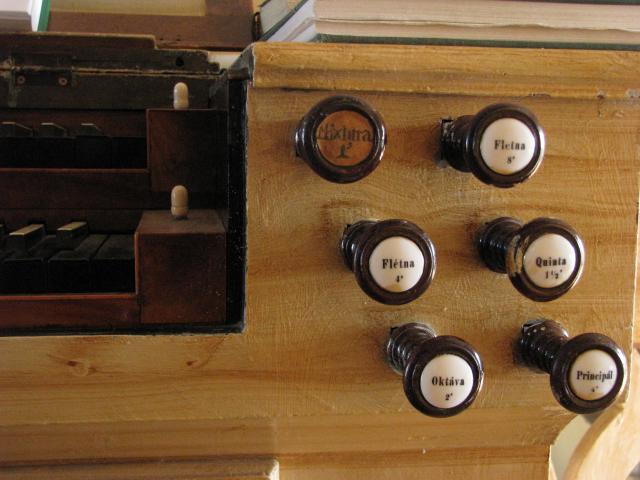

Manubria rejstříků hlavního stroje

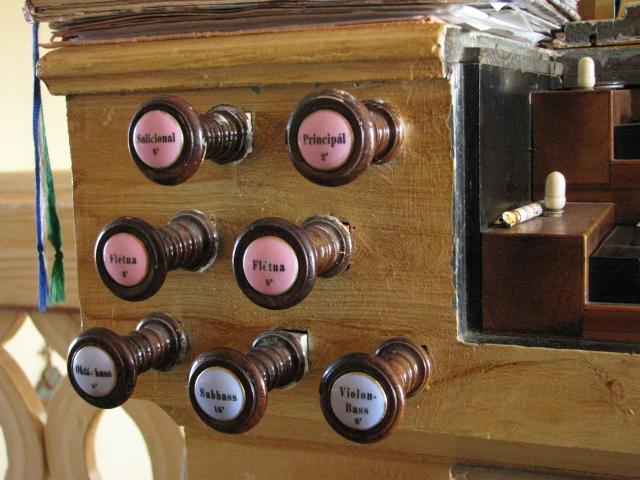

Manubria rejstříků pozitivu (růžová) a pedálu (modrá)

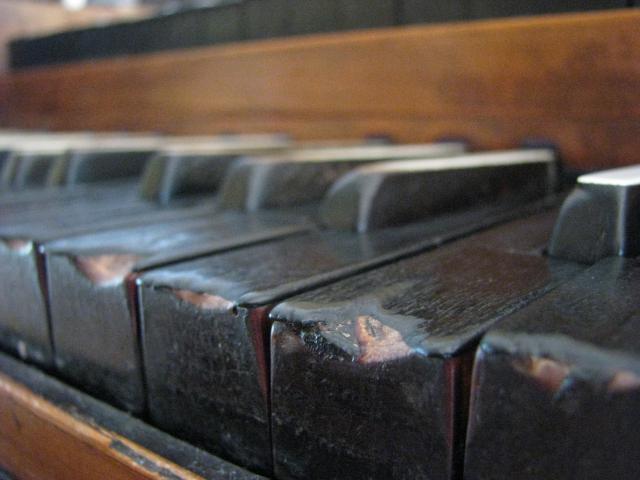

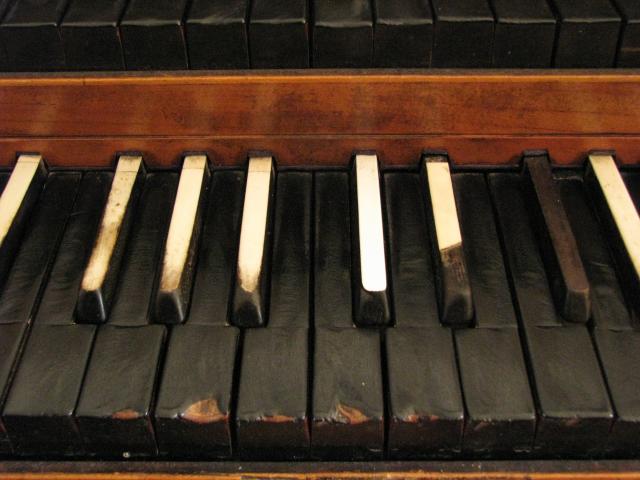

Z hluboce prohmataných potahů kláves se dnes dají odhadnout nejčastěji užívané tóniny v historii varhan

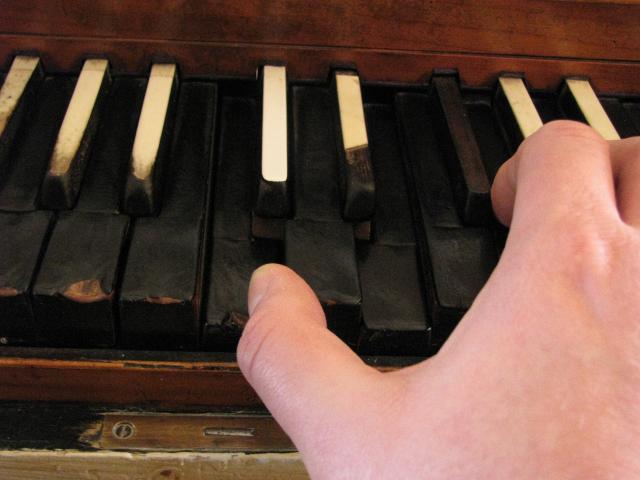

Při troše nešikovnosti zůstane klávesa "viset", stačí na vedlejší klávesu vyvinout boční sílu

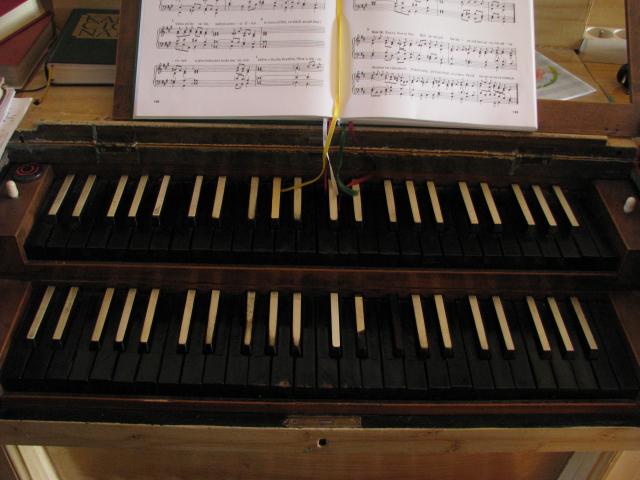

Detail kláves hlavního stroje

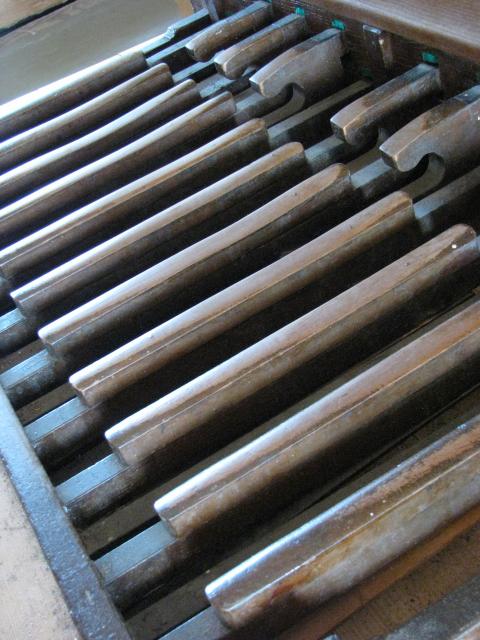

Pedálnice

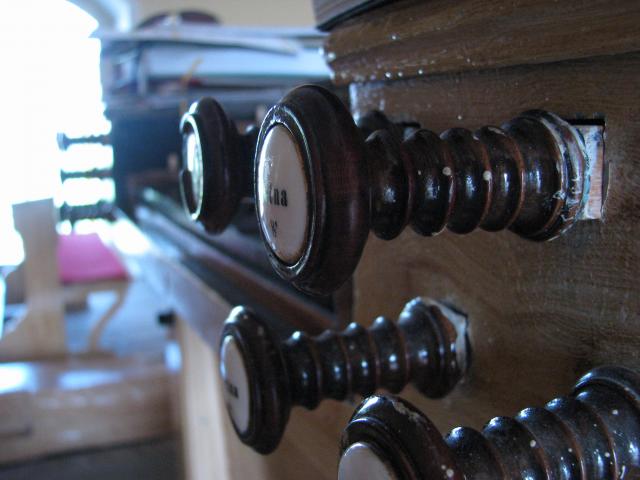

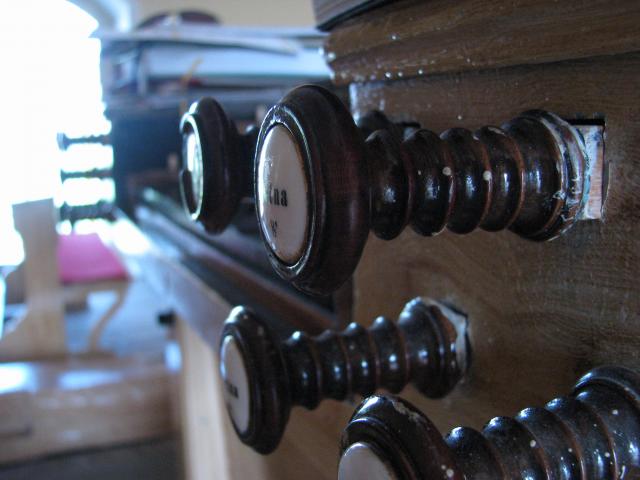

Detail rejstříkových manubrií
Pohled skrz prospekt hlavního stroje - patrné dřevěné píšťaly (flétna 8')

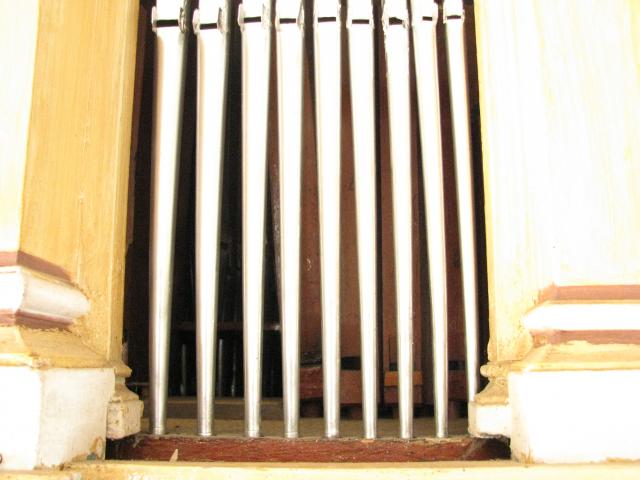

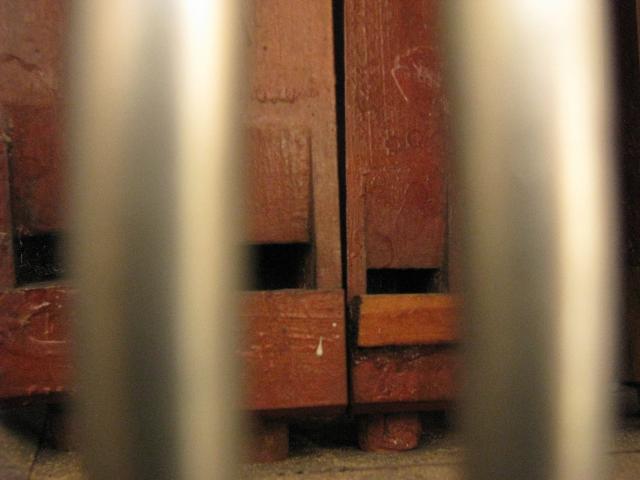

Bližší průhled skrz prospekt

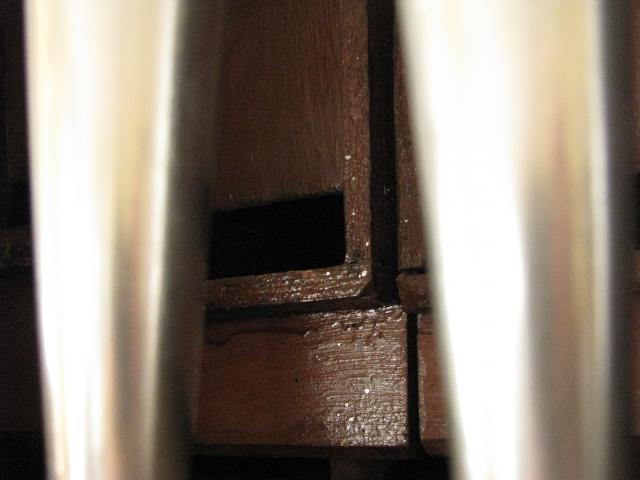

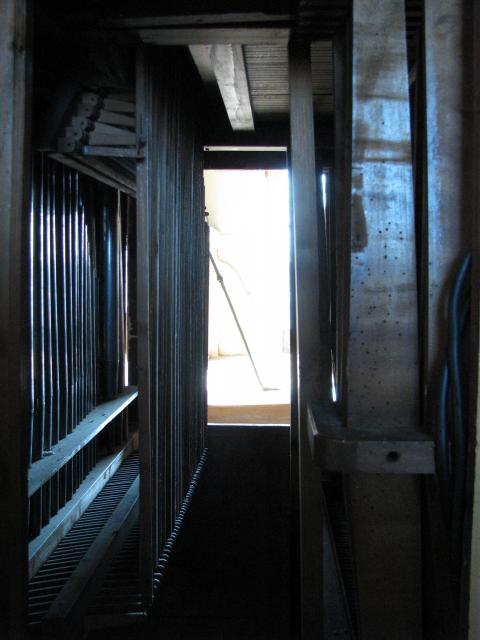

Pohled skrz prospekt o kus dál

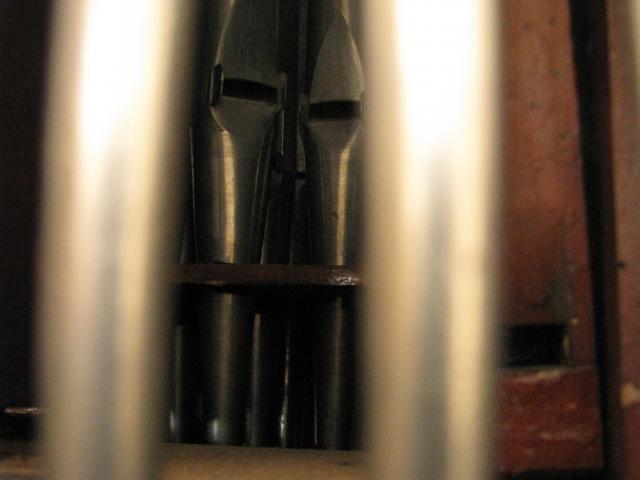

Pohled skrz prospekt - za dřevěnými píšťalami jsou další cínové píšťaly (patrně oktáva 2')
Detail prospektu - nastříbřené zinkové píšťaly. Třetí píšťala zprava je spravovaná pomocí hliníkové lepící pásky (d2 principálu 4')

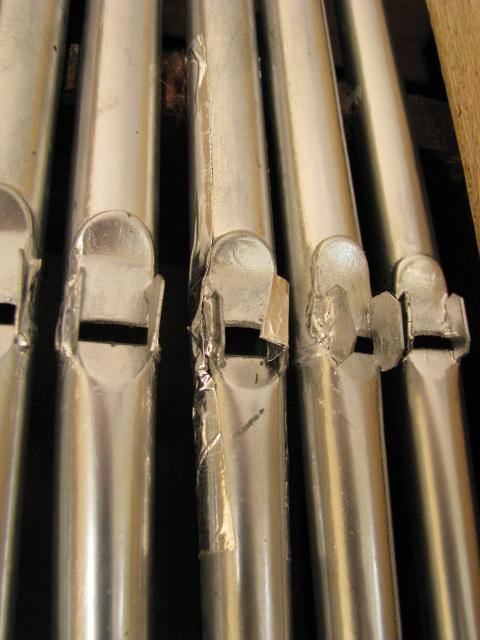

Detail píšťaly spravované hliníkovou "vzduchařskou" lepící páskou

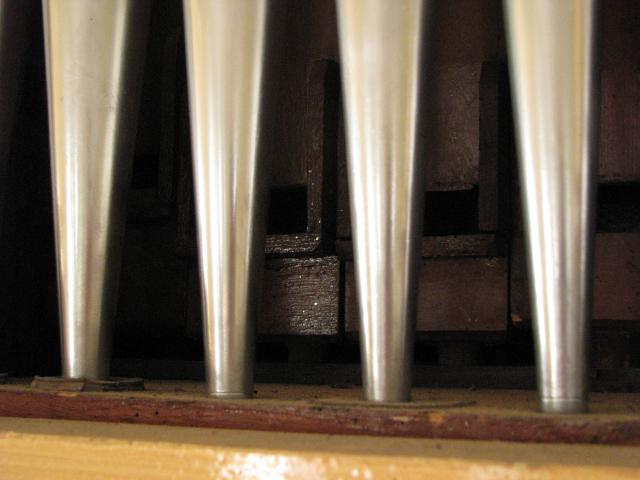

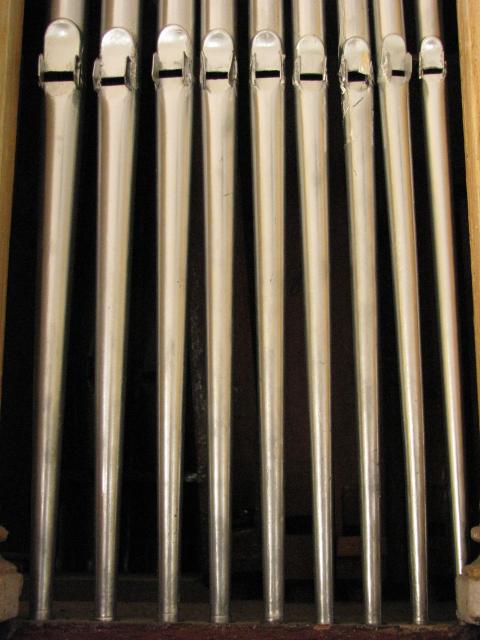

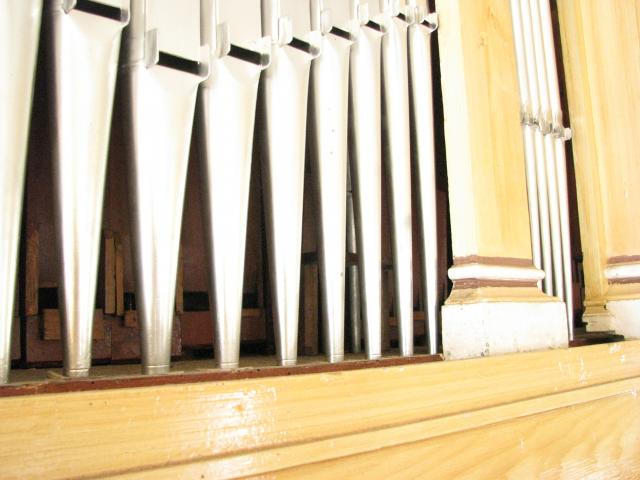

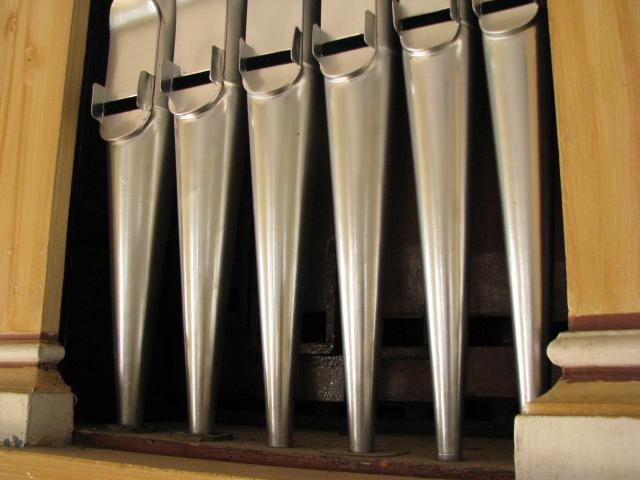

Zinkové píšťaly prospektu a sotva patrné dřevěné píšťaly za nimi
Díky "přesvětlení" fotky jsou za prospektem celkem dobře vidět dřevěné a trochu i cínové píšťaly
Další pohled skrz prospekt

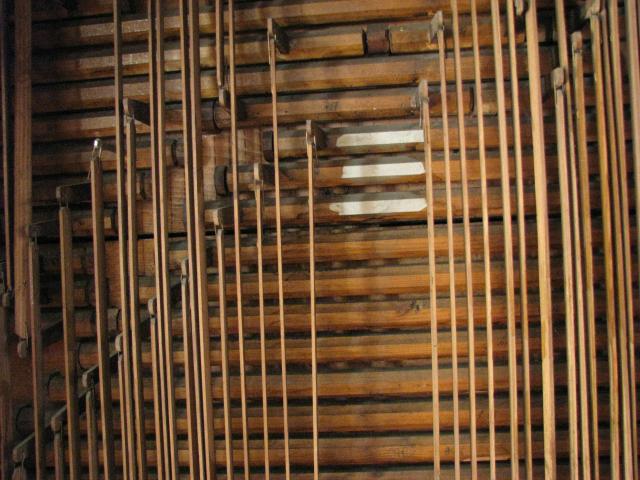

Hřídelový rozvaděč hlavního stroje
Detail hřídelového rozvaděče

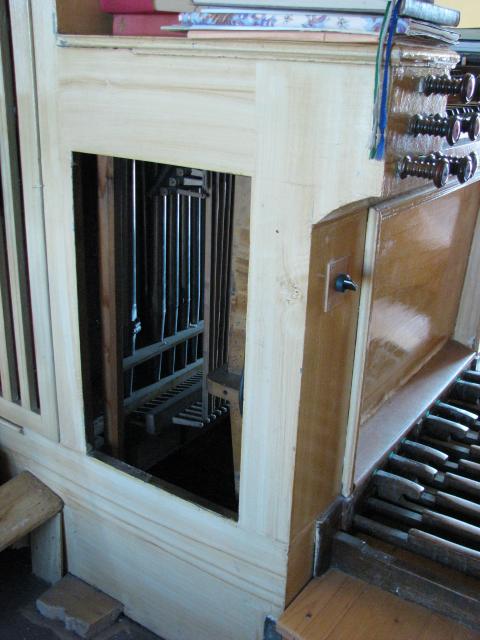

Pohled z boku do hracího stolu. Zleva jsou patrné píšťaly pozitivu, abstrakty od horní hlávesnice, tlačné tyče spodní klávesnice, páky rejstříkové traktury pozitivu a úplně vpravo kabely od spínače motoru ventilátoru

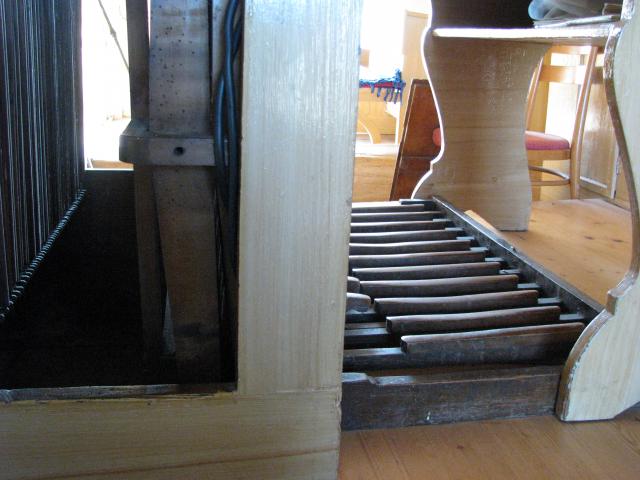

Pohled z boku do hracího stolu a na pedálnici
Pohled do hracího stolu a do pozitivu - vlevo jsou píšťaly salicionálu, vpravo abstrakty od horní klávesnice napojené vespod na páky vedoucí ke vzdušnici

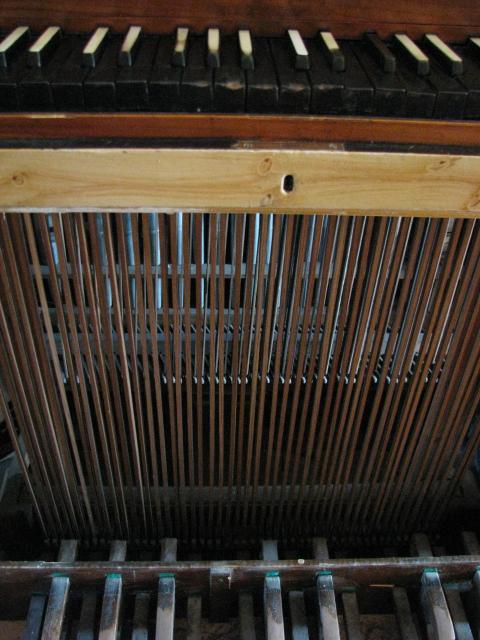

Pohled do hracího stolu - nahoře jsou vidět klávesy spodní klávesnice (ze spoda), od nichž jdou tlačné tyče ke zbytku traktury vedoucí pod pedálnicí do hlavního stroje

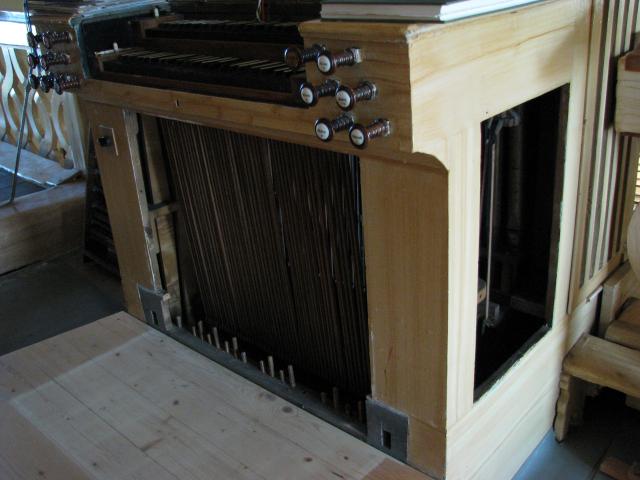

Otevřený hrací stůl
Otevřená skříň hlavního a pedálového stroje
Pohled do skříně - vpravo jsou píšťaly pedálového stroje (Violonbass), vespod pedálové abstrakty

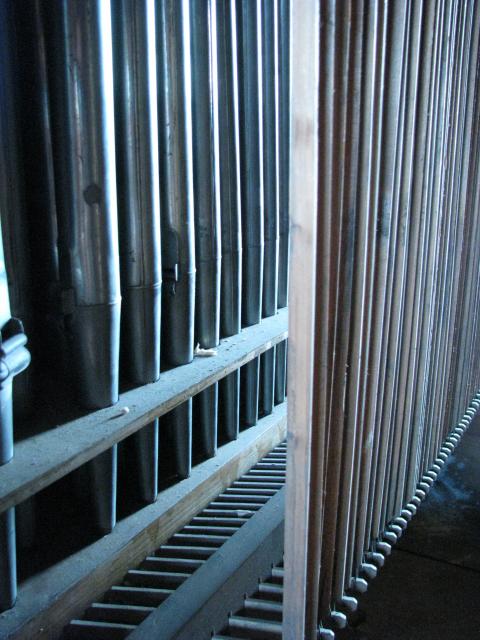

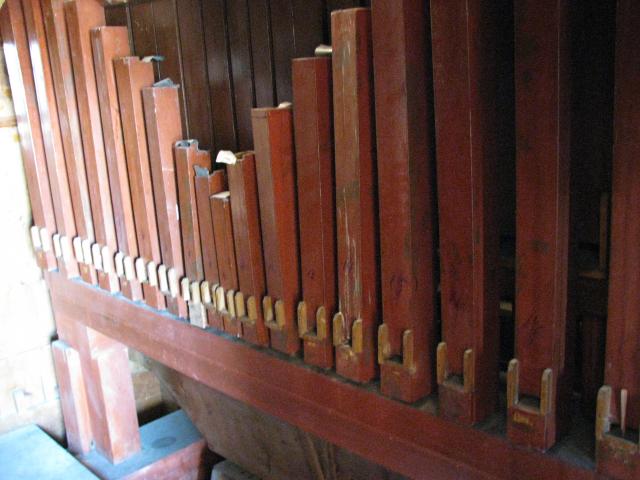

Pedálový stroj uvnitř skříně - píšťaly violonbassu, za nimi pak oktávabass

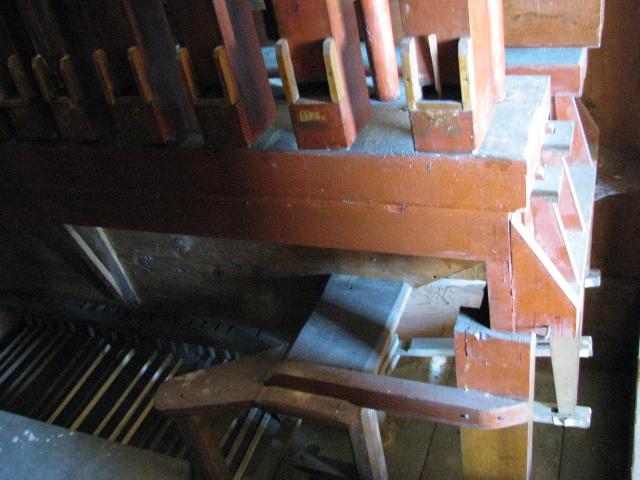

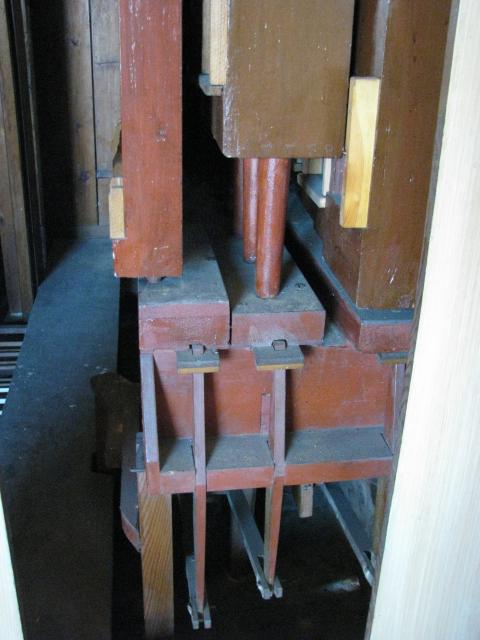

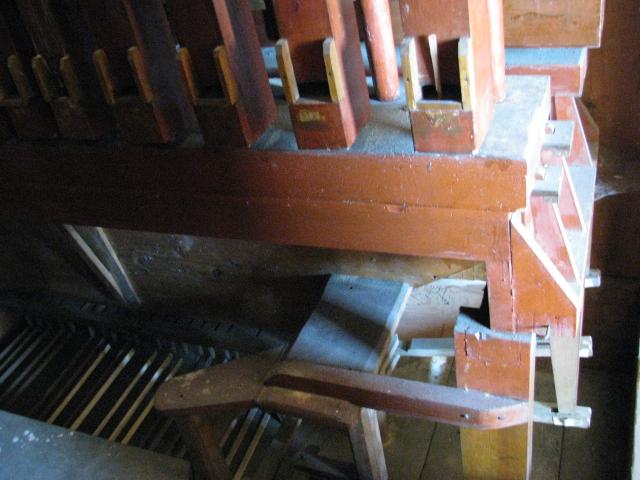

Vzdušnice pedálového stroje z boku - patrná část rejstříkové traktury - táhla a páky vedoucí k zásuvkám vzdušnice. Píšťalové řady zleva: violonbass, oktávabass a subbass
Detail pedálového stroje

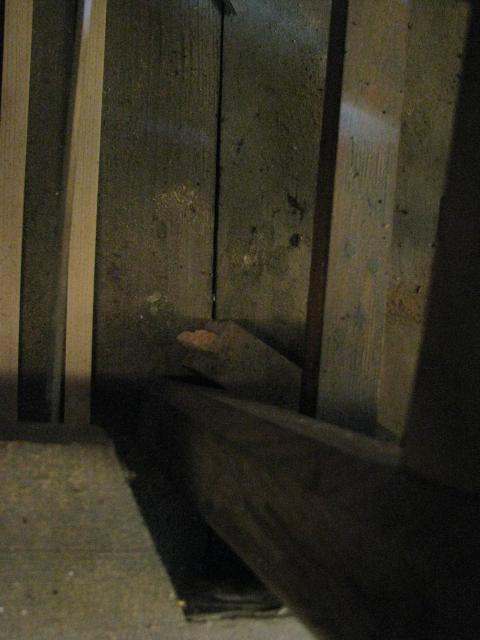

Pohled na podlahu u pedálového stroje - na podlaze leží červotočivá páka odlomená od hřídele rejstříkové traktury violonbassu
Pohled z boku na hřídelový rozvaděč hlavního stroje, nahoře patrná vzdušnice a v pozadí část rejstříkové traktury

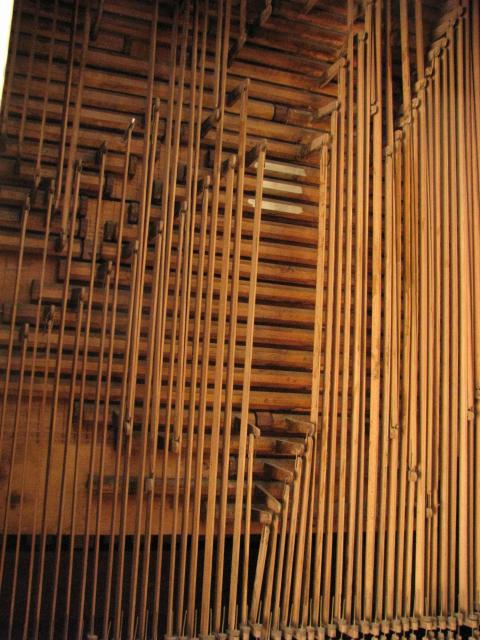

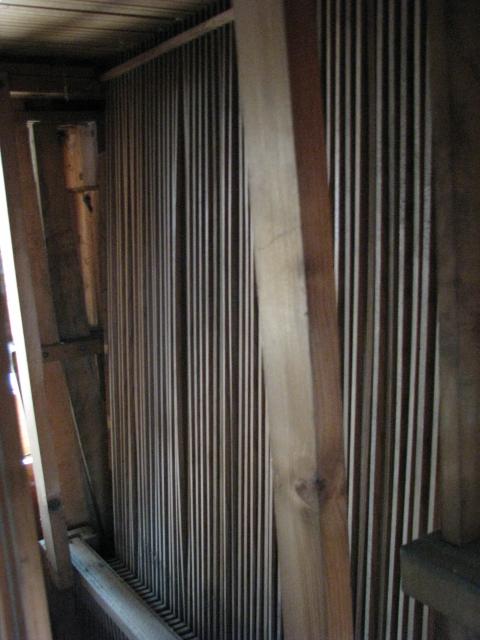

Pohled na abstrakty vedoucí k rozvaděči hlavního stroje, vespod patrné abstrakty pedálové

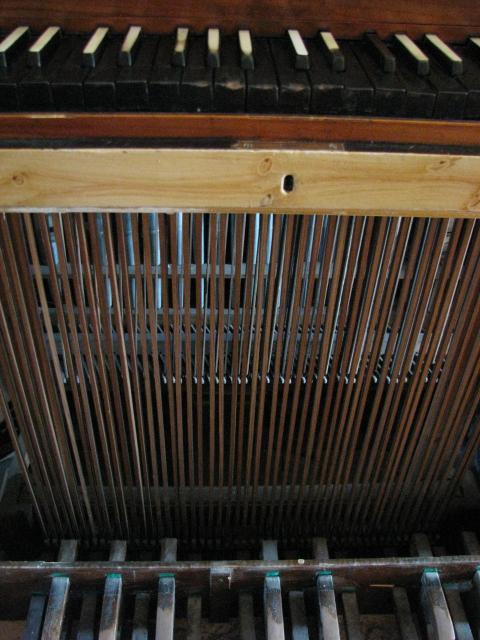

Otevřený hrací stůl - za tlačnými tyčkami spodní klávesnice sotva patrné abstrakty od horní klávesnice a za nimi píšťaly pozitivu; vespod část pedálnice
Otevřený hrací stůl s odejmutou pedálnicí při opravě vypadnuté tlačné tyčky pedálu e

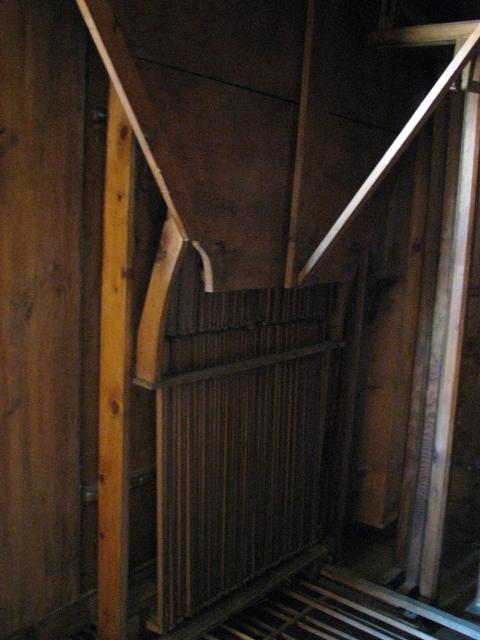

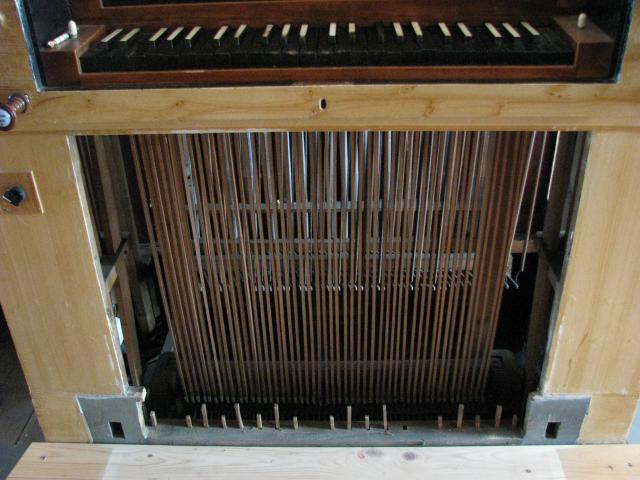

Otevřený hrací stůl bez pedálnice - patrné tlačné tyčky jednotlivých pedálů
